波纹管截止阀的流向问题内容分析如下:
一般当公称尺寸DN≤150mm时为低进高出,当公称尺寸DN≥200mm时高进低出,同时当公称尺寸DN≥200mm时,为开启时省力,都附加外旁通阀或内旁通阀结构。
2.上进下出型的截止阀填料密封全面受压,而下进上出型的截止阀只是密封面受压,对于大口径的截止阀,如果下进上出同时管道内为高压,那阀杆的直径一定要粗,如果细的话,会发生阀杆顶弯的事故。上进下出型开启力矩大,关闭力矩小。
3.高进低出的特殊原因
(1)阀门受压侧为高压时,需要高进低出
(2)旁路上串联两个截止阀,第二个截止阀应该反装
(3)锅炉排气放空截止阀
(4)电磁速断阀
4.目前在国外对大口径的阀门都已习惯做成上进下出型,而且通常设计成双阀瓣(平衡阀瓣),设计成双阀瓣目的有二:
1.当阀门开启或关闭时避免产生太大的压差。
2.考虑到阀门的钢性,高进低出对阀门有明确影响,通常大口径的截止阀不设计成双阀瓣,此阀很难压住介质。
?波纹管截止阀
在无菌流程工业领域中“波纹管阀与隔膜阀之间的竞争”由来已久。长期以来,隔膜阀以其结构简单,价格低廉和清洁消毒方便而占据了优势。与隔膜阀相比,波纹管阀在市场上的品种规格太少。今天,Tuchenhagen生产的Vesta波纹管截止阀正是填补了这一空白,本文通过对隔膜阀与波纹管截止阀的比较,对两种阀的优缺点更加一目了然。
清空性能
当需要在水平管道中使用波纹管截止阀时
,必须保证按照波纹管截止阀生产厂家规定的角度在水平管道中安装波纹管截止阀,否则在流程设备运行中,隔膜阀的清空会遇到一些问题,不能完全排出阀体中的介质。但是,不同的隔膜阀类型、不同厂家生产的波纹管截止阀、不同公称流量的隔膜阀的安装倾斜角度是不同的,又往往给无菌流程设备的设计制造带来了很大的麻烦。在T型结构的波纹管截止阀中,这一清空阀体的问题表现得更加明显。
与波纹管截止阀相比,Vesta波纹管阀则不会出现这样的问题,无论Vesta波纹管截止阀的阀体是何种结构形式,在流程设备空载运行时都不会出现“死角”,从而保证严密地隔断管道。而且,它可按照不同的安装方式安装在无菌流程设备的管道系统中。
在医药制造业中,无菌流程设备由许多水平管道和垂直管道组成,在制药设备的设计中,由于管道位置和技术方面的原因,必须在特定的位置安装使用这种波纹管截止阀。例如,如果在垂直的管道中安装了波纹管截止阀,则须在同一水平面内经一个90°弯管的连接。而T型结构的隔膜阀的生产成本又很高,与不同阀体结构外形的隔膜阀相比,波纹管阀则在体积和外形上,与管道的连接安装更具优势。由于两类截止阀的结构类型不同,因此,在无菌流程设备设计的初期,就应选择好各个部位应选用哪种类型的截止阀。
在医药、食品和生物技术领域中的输出设备有着大量的需要消毒的阀类。而大型的阀类,例如Stericom系列的,在这种需要消毒的场合下几乎没有用武之地。因为,在这些流程设备中,要求输送的介质量越来越少,对于较少的流量,人们几乎无一例外地选择了隔膜阀。而新的波纹管阀有着较小的体积,可以与不同的管道直径配用,在这方面比隔膜阀更具优势。

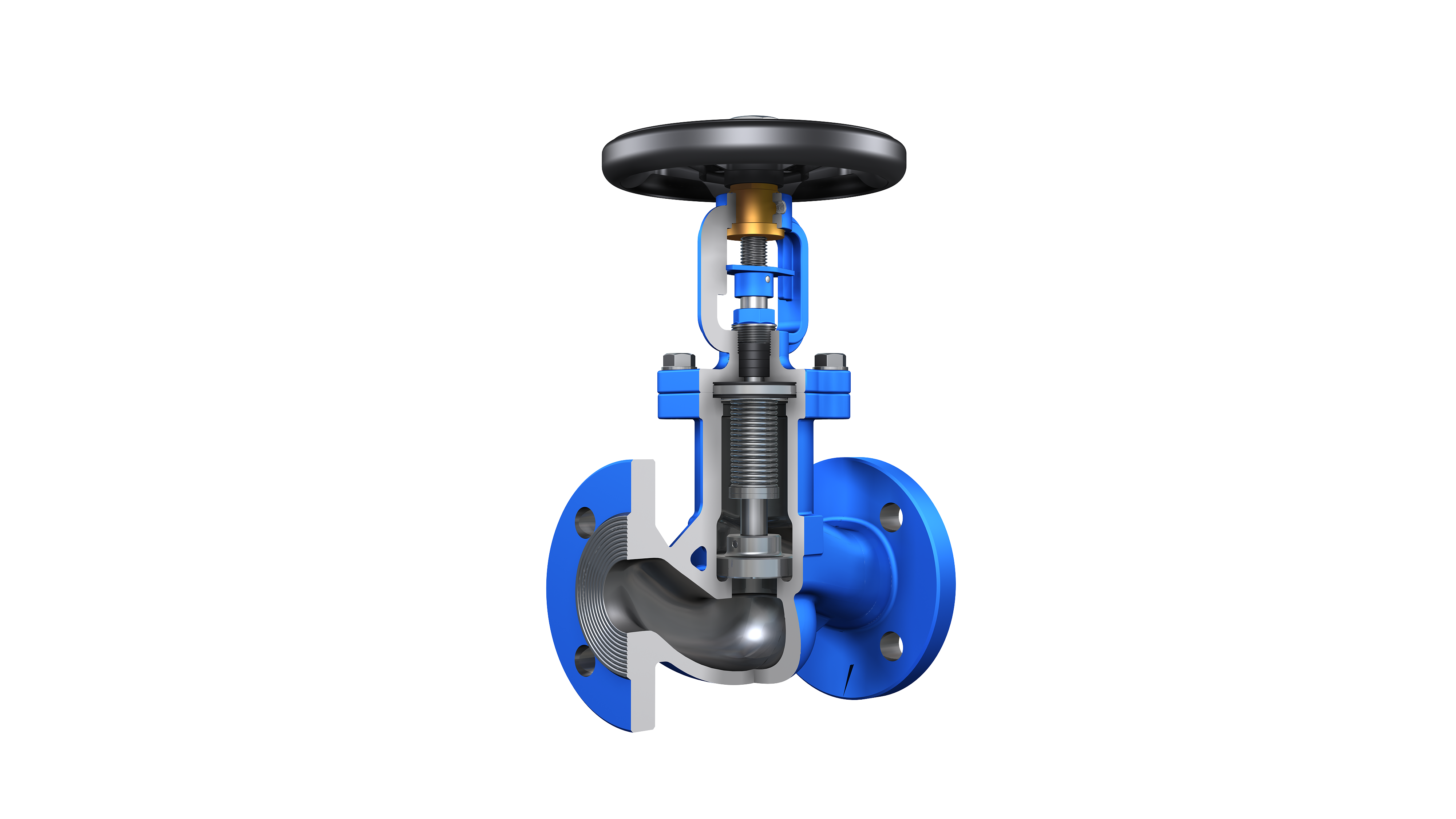

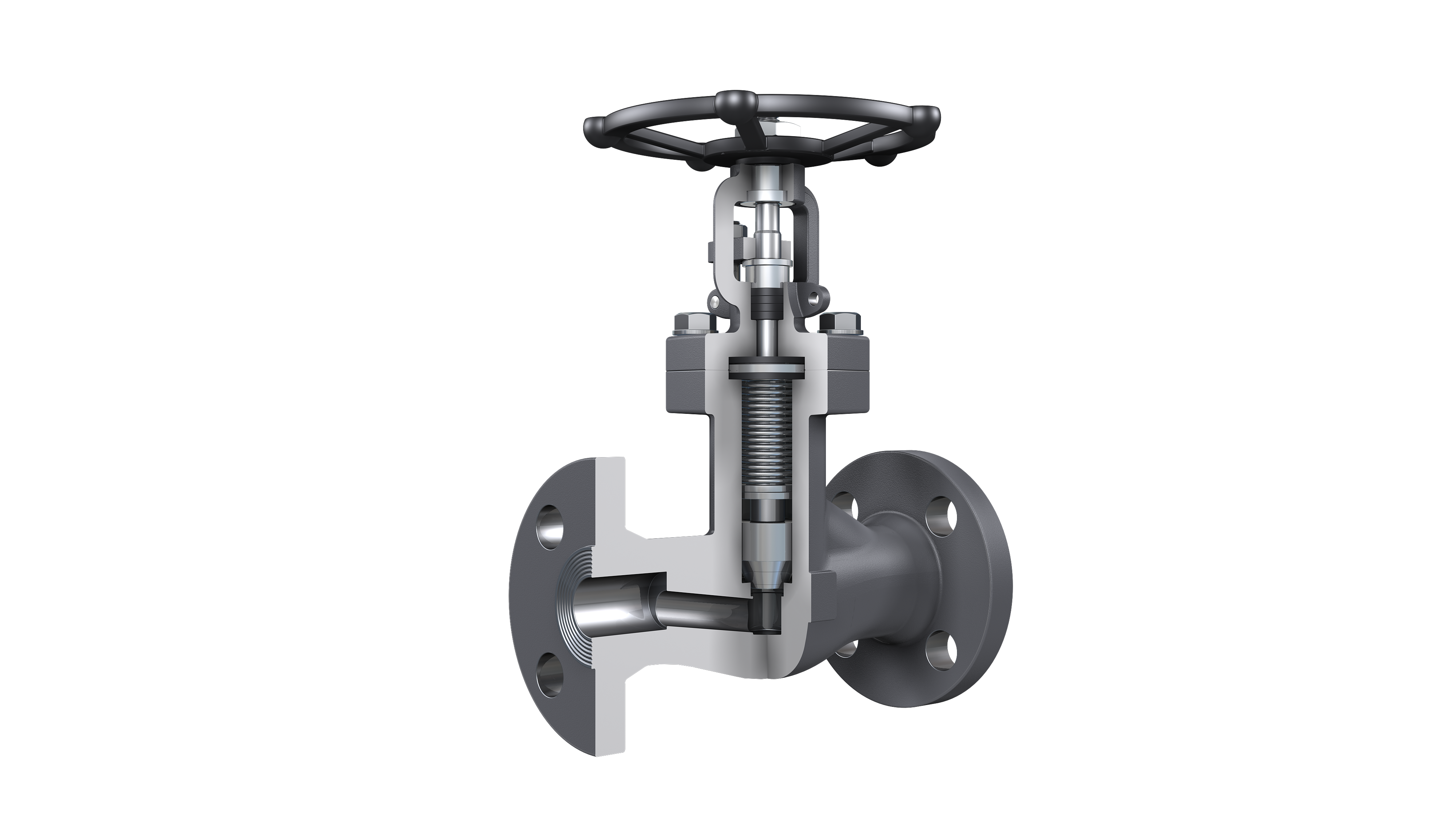

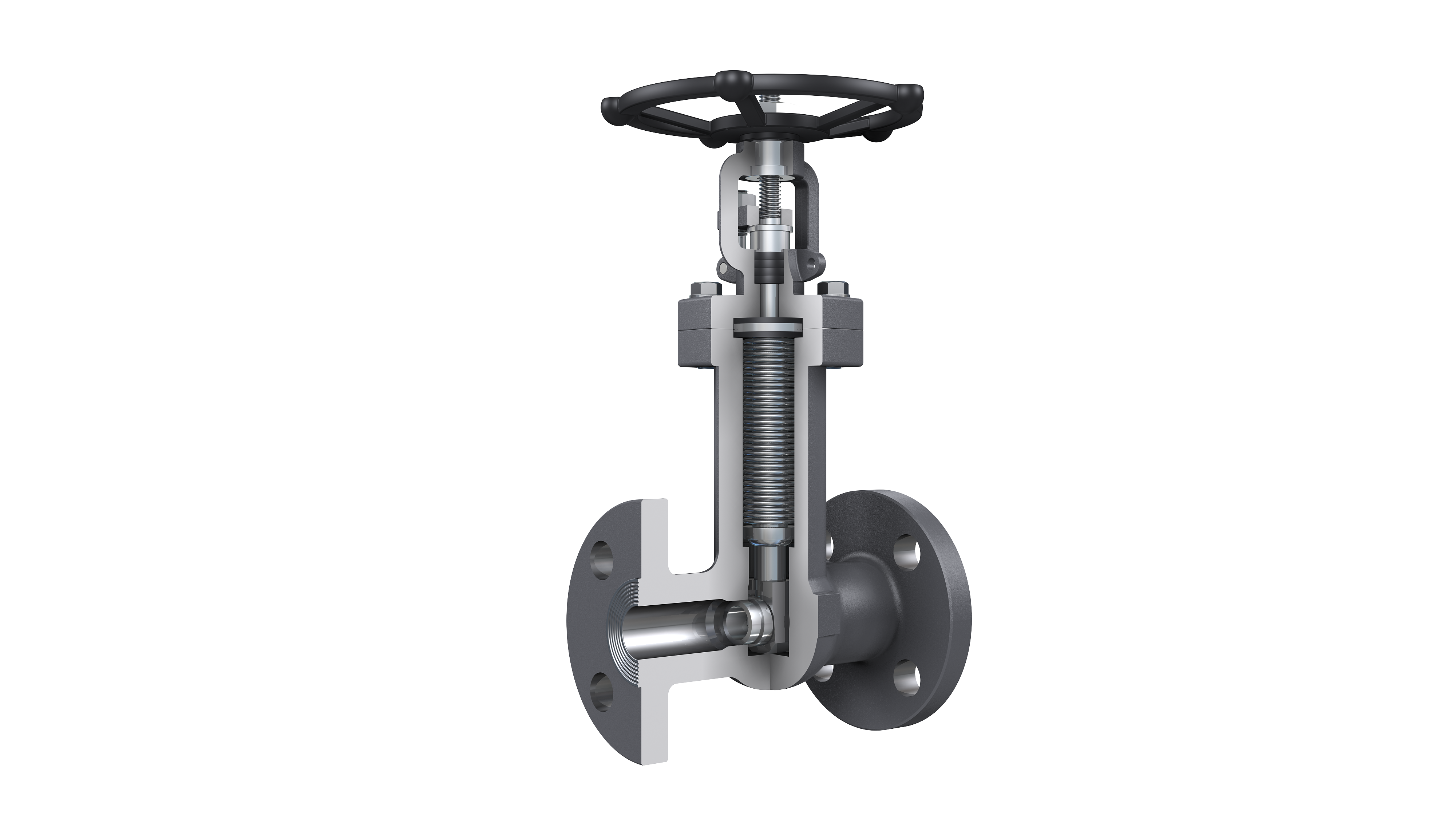

波纹管截止阀
作为设备的使用者,在整个设备的使用周期内尽可能多地利用设备进行生产,也就是说:设备的利用率应尽可能的高。而设备的维护保养则表示设备必须得停止生产,而且还要投入一定的设备维护保养费用。波纹管阀一般都有磨损现象;在波纹管截止阀中,阀一旦出现磨损,经过一定的使用时间后必须更换波纹管,波纹管的使用寿命长短取决于相应的生产流程。一方面,流程设备中流通介质的腐蚀,管道清理和消毒时的温度,流程设备的工作压力以及流量等工作参数会影响隔膜使用寿命;另一方面隔膜式的截止阀开、关时隔膜的变形也是决定隔膜使用寿命的重要因素。
带气动驱动装置的Vesta波纹管截止阀
大多数波纹管截止阀的损坏并不是因为生产过程中的使用,相反,是因为机械的挤压作用而损坏。虽然波纹管截止阀的波纹管有着不同的弹性等级、有不同涂层、和不同的PTFE护板,但是,对于所有的波纹管截止阀都有从外部看不见的磨损(由内部介质引起的表面腐蚀和微粒附着)。因此,为了避免无菌流程生产因隔膜阀的损坏而被迫停产,在实践中通常是在规定的使用寿命期前更换波纹管。这样一来,无论是强制更换的波纹管数量,还是由此而产生维修费用,或者设备的停机时间,都比PTFE波纹管阀明显要多,而波纹管阀的另一个优点是:几乎可用于各种流程生产过程。
不锈钢波纹管截止阀泄漏一般分为内漏和外漏两种情况,引起泄漏的原因较多。内分泌一般是因数液体介质中含有固体杂质破坏密封面引起失效。结合现场使用情况分析,出现阀杆外漏的原因主要与阀门结构、工作环境及使用操作方式有关。
结构阀杆采用波纹管及填料双重密封结构,电动球阀,波纹管与内衬环及外衬环焊接成波纹管组件,再与阀杆及导向体焊接,阻断介质通过阀杆向外渗漏。阀杆上下的移动距离平键Ⅰ向上运动,直至平键Ⅰ的上端面与下填料的下端面接触。由于下填料采用的是PTFE材料,材质,若过度开启阀门,将导致平键Ⅰ嵌入填料,阀门再无法开启和关闭,并撞死波纹管组件,造成介质沿阀杆处泄漏。波纹管的拉伸长度及压缩量是根据阀门的行程确定的,如果超过极限拉伸或压缩,则有可能损坏波纹管,造成小编管破裂,密封失效,平板
